Az alábbiakban megpróbálok példákat
mutatni az elmélet átültetésére a
gyakorlatba. Az itt bemutatott áramköröket én
készítettem.
65mm*35mm méretű PCB, 5/5 technológiával, csak
átmenő furatot tartalmaz. Magyarországon
legyártható - Europrint Kft.

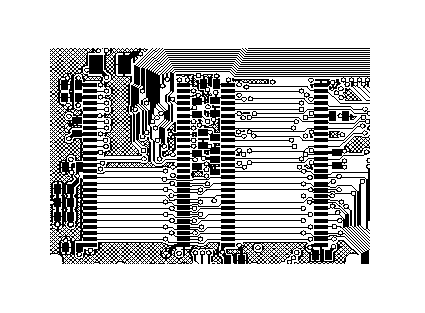

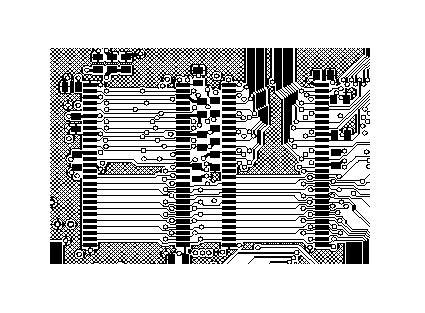

2x2 16 bites SDRAM modul, 0.15mm vonalszélességgel. A
négy modul páronként egyamás felett van
(Top és Bottom oldalak), így minden VDD lábon van
kondenzátor.

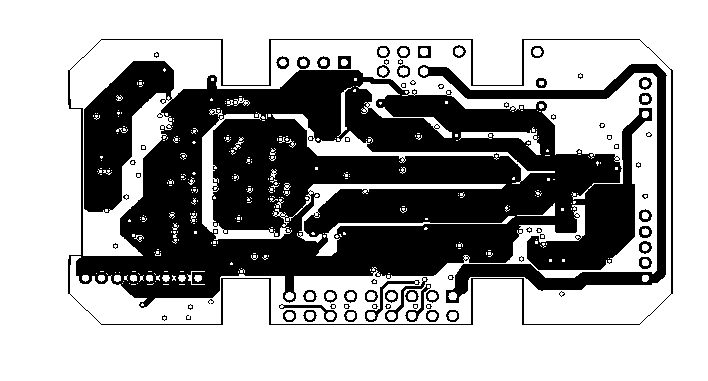

Ez a négyrétegű PCB 6 tápfeszültséget
tartalmaz.

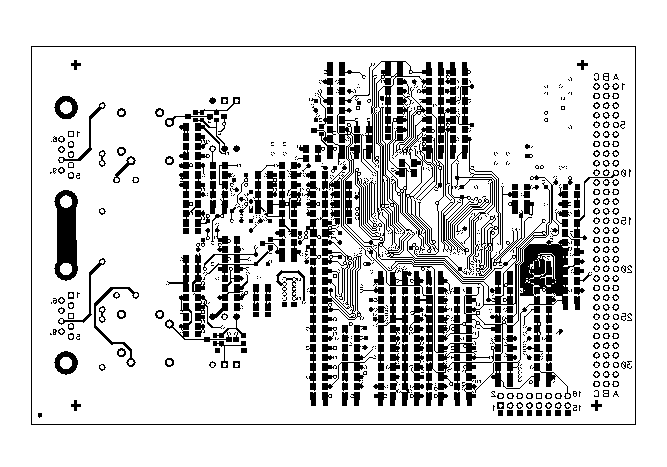

Az áramkör Top oldala Reflow-val, az itt
látható Bottom oldala hullámforrasztással
lesz beforrasztva.

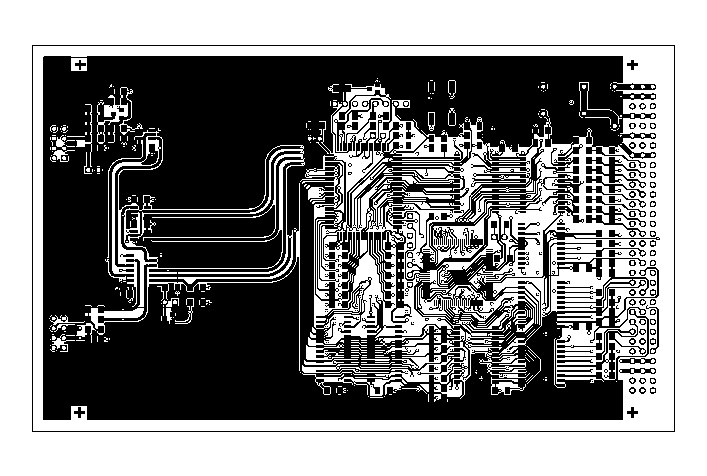

A digitális áramkör optikai kábelt hajt meg.
